气箱脉冲袋式除尘器
时间:2013-05-29 | 浏览量:5932

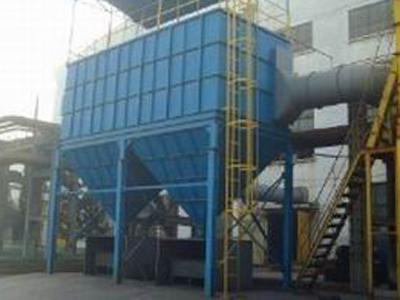

气箱脉冲袋式除尘器
YLMD型气箱脉冲袋式除尘器简介:
YLMD型气箱脉冲袋式除尘器是我公司在美国富乐公司PPC系列袋式除尘器技术的基础上优化开发的一种新型高效袋式除尘器。该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强,滤袋使用寿命长,结构紧凑,占地面积少,机械动作部件少,换袋方便,维修工作量小,运行稳定可靠等特点。广泛适用于建材、水泥、冶金、机械、化工、和耐火材料行业。
YLMD型气箱脉冲袋式除尘器结构:
该产品采用分室结构拼装式,由室顶脉冲阀对各室滤袋轮流进行分室停风脉冲清灰(即所谓离线清灰)的袋式除尘器。它与一般喷吹式脉冲袋式除尘器的清灰不同。脉冲喷吹清灰是在同一个过滤室内,只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰),而其它排滤袋仍进行过滤,即清灰与过滤同时在一个室中混合进行,清下的粉尘二次飞扬,部分粉尘会被相邻滤袋收去,不利于含尘浓度较大的气体过滤。FMD型气箱脉冲是在一个室内关闭进气情况下进行的,清下的粉尘即向下沉降于灰斗内,不产生二次飞扬,利于过滤含尘浓度大尘源除尘,而且可不停机更换一个室的滤袋。
本除尘器按不同袋数分为32型、64型、96型、128型四个系列,单系列又按不同分室数可分为多种规格,共33种。
主体结构由以下各个部分组成:
(1)壳体部分:包括清洁室(或称气体净化箱、气箱)、过滤室。分
室隔板、检修门及壳体结构。清洁室内设有提升阀、花板、喷吹短管;过滤室内设有滤袋及其骨架。
(2)灰斗及卸灰机构:有灰斗和按不同系列、不同的进口粉尘浓度,分别设置的螺旋输送机,空气输送斜槽和锁气卸料器和卸灰阀等。
(3)进出风箱体:包括进出风管路及中隔板。单排(或称单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间。32系列较小无箱体,进出风管路分别接于灰斗清洁室上。
(4)脉冲清灰装置:包括脉冲阀、气包、提升阀、气缸、电磁阀等。
(5)压缩空气管路及其减压装置、油水分离器、油雾器等。
(6)支柱及爬梯、护栏。
YLMD型气箱脉冲袋式除尘器工作原理:
含尘气体从除尘器进出风箱体中的进风口(32系列从灰斗进入)进入经斜隔板转向至灰斗,同时气流速度减慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折向进入过滤室,粉尘附着于滤袋的外表面,净化后的气体透过滤袋进入上部净气室,由各分室清洁室汇集经出风口,在除尘系统的主风机作用下排入大气。
随着过滤工况的不断进行,附着于滤袋外表的粉尘增多,气流通过的阻力也逐渐增大。当达到一定阻力值时(例如1770pa),根据需要可以手动清灰,也可以通过定压或定时清灰程序电控仪,自动控制启动除尘器第一个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然膨胀,从而振落滤袋表层积附的粉尘,使滤袋内外压差恢复到开始使用状态,使粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀,恢复第一室的过滤,再启动第二分室的提升阀,关闭切断第二室的过滤气流,开启第二分室的电磁阀释放高压压缩空气,对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰,清除第二分室滤袋上的粉尘。之后程控仪打开第二分室提升阀,恢复第二分室的过滤。此后按预先规定的电控程序对第三分室、第四分室……的滤袋进行停风喷吹清灰,直至最后一个分室清灰完毕,关闭电控仪,除尘器全部恢复正常过滤收尘。
对滤袋停风及喷吹的时间,分室之间的间隔时间,清灰周期由程控仪进行控制,各时间均为可调,参见电控说明书。
本收尘器一般是在负压下进行工作,但也可在正压下工作,结构无须改变。
YLMD型气箱脉冲袋式除尘器技术参数:
型号
|
处理风量
(m3/h) |
滤袋风速
(m/min) |
过滤面积
(m2) |
滤袋数
(个) |
耗气量
(m3/min) |
阻力
(Pa) |
含尘浓度
(g/m3) |
保温层面
积(m2) |
重量
(t) |
32-3
|
6900
|
1.2-2.0
|
93
|
96
|
0.27
|
1470-
1770 |
<1000
|
26.5
|
2.4
|
32-4
|
8930
|
124
|
128
|
0.37
|
34
|
3.4
|
|||
32-5
|
11160
|
155
|
160
|
0.46
|
41
|
4.4
|
|||
32-6
|
13390
|
186
|
192
|
0.55
|
48.5
|
5.4
|
|||
64-4
|
17800
|
248
|
256
|
1.2
|
70
|
6.9
|
|||
64-5
|
22300
|
310
|
320
|
1.5
|
94
|
8.8
|
|||
64-6
|
26700
|
372
|
384
|
1.8
|
118
|
9.7
|
|||
64-7
|
31200
|
434
|
448
|
2.1
|
142
|
11.8
|
|||
64-8
|
35700
|
496
|
512
|
2.4
|
166
|
12.5
|
|||
96-4
|
26800
|
1.2-2.0
|
372
|
384
|
1.2
|
1470-
1770 |
<1300
|
110
|
8.7
|
96-5
|
33400
|
465
|
480
|
1.5
|
120
|
11.8
|
|||
96-6
|
40100
|
557
|
576
|
1.8
|
130
|
13.5
|
|||
96-7
|
46800
|
650
|
672
|
2.1
|
140
|
15.2
|
|||
96-8
|
53510
|
744
|
768
|
2.4
|
150
|
18.0
|
|||
96-9
|
60100
|
836
|
864
|
2.7
|
160
|
19.6
|
|||
96-2×5
|
66900
|
929
|
960
|
3.0
|
175
|
21.0
|
|||
96-2×6
|
80700
|
1121
|
1152
|
3.4
|
210
|
25.2
|
|||
96-2×7
|
94100
|
1308
|
1344
|
4.2
|
245
|
29.4
|
|||
96-2×8
|
107600
|
1494
|
1536
|
4.8
|
280
|
33.6
|
|||
96-2×9
|
121000
|
168
|
1728
|
5.4
|
315
|
37.8
|
|||
96-2×10
|
134500
|
1868
|
1920
|
6.0
|
350
|
42.0
|
|||
128-6
|
67300
|
1.2-2.0
|
935
|
768
|
3.6
|
1470-
1770 |
<1300
|
125
|
20.1
|
128-9
|
100900
|
1402
|
1152
|
5.4
|
196
|
26.4
|
|||
128-10
|
112100
|
1558
|
1280
|
6.0
|
2053
|
28.9
|
|||
128-2×6
|
34600
|
1869
|
1536
|
7.0
|
323
|
36.6
|
|||
128-2×7
|
157000
|
2181
|
1792
|
8.3
|
247
|
43.9
|
|||
128-2×8
|
179400
|
2492
|
2048
|
9.5
|
262
|
50.0
|
|||
128-2×9
|
201900
|
2804
|
2304
|
10.7
|
277
|
55.4
|
|||
128-2×10
|
224300
|
3115
|
2560
|
12
|
292
|
60.0
|
|||
128-2×11
|
247600
|
3427
|
2816
|
13.1
|
307
|
65.4
|
|||
128-2×12
|
269100
|
3728
|
3072
|
14.3
|
322
|
72.0
|
|||
128-2×13
|
291600
|
4050
|
3328
|
15.5
|
337
|
78.0
|
|||
128-2×14
|
314000
|
4361
|
3584
|
16.7
|
352
|
84.0
|
