钛白粉回转窑

时间:2013-05-30 | 浏览量:5613

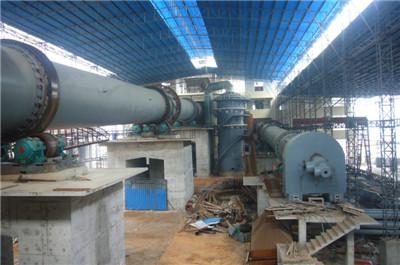

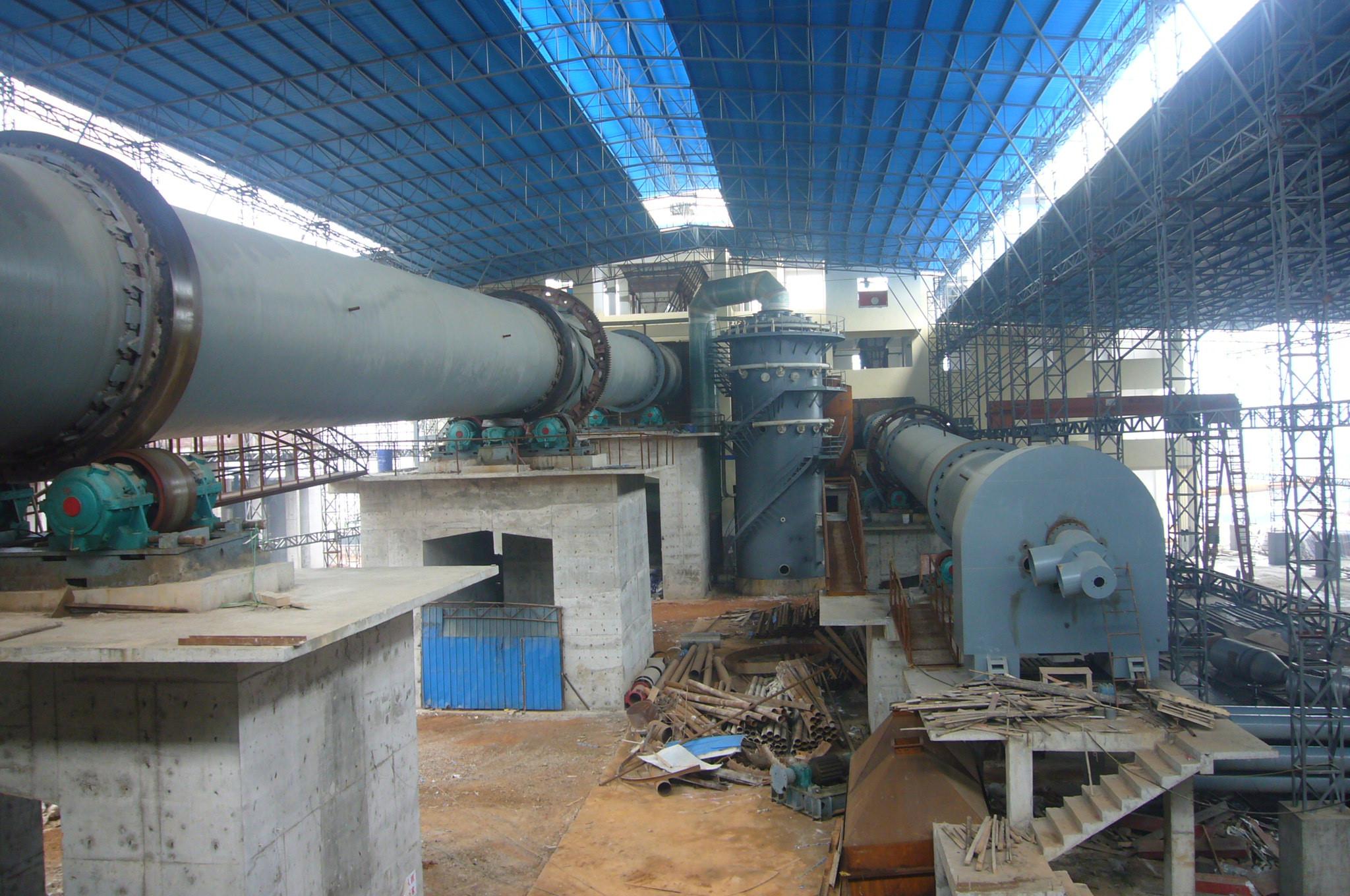

钛白粉回转窑

钛白粉煅烧窑的结构类似于氧化铝、水泥等行业中的回转窑,其筒体由钢板卷制而成,内镶砌耐

火衬,与水平线形成规定的角度。筒体上套有三件矩形轮带支撑在各档支撑装置上。在中间轮带附

近的筒体上用切向弹簧板固定一个大齿圈,其下3Oo处有一个小齿轮与其啮合。正常运转时,由主

传动电动机经主减速器向该开式齿轮装置传递动力,驱动回窑.

         钛白粉窑主要工作原理为:将经过滤后的二氧化钛水解物滤饼输入具有一定斜度且缓慢回转的

钛白粉回转窑体尾端(筒体的高端),同时窑头方向(筒体的低端)的燃烧混合室将洁净的火焰及热风吹

入窑内对滤饼加以脱水、脱硫煅烧。经1000℃以上高温进行煅烧后的水解二氧化钛借助倾斜的钛

白粉回转窑体,既沿圆周方向翻滚又沿轴向(从高端向低端)移动,不断完成脱水和煅烧的工艺过程。

最终通过窑头罩下部的翻板卸料阀进入冷却机,经冷却、筛分后的物料即为钛白粉成品。

钛白粉窑主要技术参数:

序号

规格 (m )

图号

基本参数

主减速器

主电机

挡轮型式

支承轴承

设备重量(t)

转速 r/min

斜度 %

产量 t/d

型号

功率 kW

转速r/min

1

Φ2.4×42.5

ZL2442

0.2 ~0.6

2.2

30

ZS125

30

1470

机械

滚动

150

2

Φ2.6×45

ZL2645

0.1 ~0.3

4

50

ZS145

22

1470

机械

滚动

271

3

Φ3.2×55

ZL3255

0.1 ~0.3

4

80

ZS165

55

1470

液压

滚动

335

   4

Φ3.5×70

   ZL3570

0.1 ~0.3

    4

 120

ZS165

       75

     1470

液压

 滑动

    425
