SF分体式水膜脱硫除尘器

一、结构特点
        旋流分体式水膜脱硫除尘器是在原麻石水膜除尘器的基础上改进的新型除尘脱硫装置，现改成一米一节，外部由钢结构组成，内部采用具有耐酸耐碱、耐冲击的优质花岗岩制成。具有安装方便，外形美观，运输成本低及运行稳定，使用寿命长，价格低廉等优点，是目前锅炉烟气脱硫除尘的理想产品。
二、主要技术性能和参数
        除尘效率：90%-98%
        脱硫效率：85%（循环水PH值9~12）
        进出口烟速：18-22m/s
        捕滴器筒体上升烟速：3.5-5.5m/s
        筒体阻力：700-1200Pa
        水汽比（a）：0.8kg/m3
        耗水量G水(kg/h)：G水=a×Q
        a为水汽比  Q为每小时处理烟气量m3/h
        除尘后烟气温度：60℃

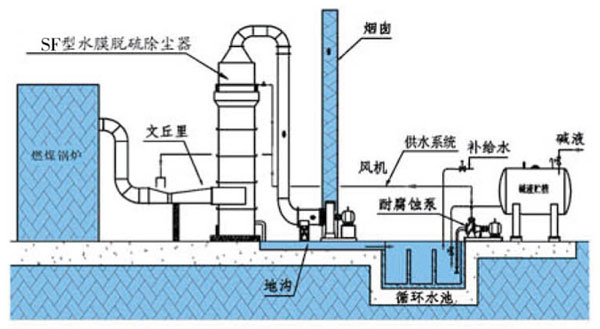

三、工作原理
        废气首先进入文丘里，在文丘里内由于喉部的缩放作用，烟气流速由慢到快再到慢。烟气在文丘里缩放的同时与设置在文丘里内的雾化器喷出的碱性液滴混合，废气中的细小尘粒被气雾湿润而凝聚，使其密度增大，在离心力的作用下，比较均匀地切向进入除尘器，粒径较大的烟尘及湿润凝聚的烟尘被分离出来，在此过程中，高温烟气得到冷却，并且脱除部分二氧化硫。进入除尘器内的废气由于切向作用，沿内壁螺旋上升，在上置的溢流水槽中溢出的水与螺旋上升的气体逆向碰撞，洗刷融化，延长烟气与吸收剂的接触时间，使二氧化硫和脱硫剂充分反应，从而脱除烟尘和二氧化硫，脱硫后吸收液落入除尘器底端，一部分上清水由下部的上溢流口溢出到循环沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分离后再继续回用。
四、特点
        1、采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。有耐腐蚀，耐磨损，耐高温的特性。
        2、外部用高强度耐高温耐酸碱的材料浇注。筒体设备外护钢板，大大增强了设备的强度和使用寿命。
        3、上部水槽为陶瓷结构，陶瓷除尘器在供水过程中确保不漏水，避免了原花岗岩除尘器水槽渗水难题，增强了除尘器的使用效果。
        4、内部平整光滑，使耗水量降低至原来的2/3，降低了运行成本。
        5、安装简单，一般每节1米，现场吊装半天即可安装完成，减少了施工周期。
        6、本体采用每节1米结构，每节接口处有凹凸形接缝，安装时用呋喃树脂或耐酸碱胶泥在缝口连接，确保连接处不漏水；克服了原有花岗岩除尘器接缝渗水和漏风的通病。
        7、进出口提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响治理效果。
五、型号尺寸
